#SuccessStory #Pens Kapazität erweitert, Effizienz gesteigert

  • Produktschonende Verpackung in Kartongefache oder Trays
  • Exakte Platzierung der Pens und Vials in den Faltschachteln
  • Transmodul sorgt für schnittstellenfreien Transport
  • Unterstützung bei der Packmittelentwicklung
  • Produktschonendes Handling
  • Hohe Anlageneffizienz

#SuccessStory #Stylos Capacité accrue, efficacité optimisée

  • Conditionnement respectueux des produits dans des séparateurs en carton ou des plateaux
  • Placement précis des stylos et des flacons dans les étuis pliants
  • Le Transmodul assure un transport sans interface
  • Accompagnement dans le développement des matériaux d’emballage
  • Manipulation douce des produits
  • Haute efficacité de la ligne

13

Verpackungsformate



3D

Kamera



Exigence

Conditionner efficacement, avec flexibilité et soin, des flacons (vials) et des stylos injecteurs.

Une ligne d’emballage de Schubert conditionne, au sein d’une entreprise de biotechnologie, des stylos ou des flacons de manière efficace, flexible et particulièrement respectueuse des produits.

Afin d’accroître ses capacités et d’améliorer son efficacité, un grand groupe de biotechnologie recherchait pour son site aux Pays-Bas une nouvelle installation capable de conditionner des flacons et des stylos dans différentes configurations. Une grande flexibilité ainsi qu’une manipulation précise constituaient des exigences essentielles. La ligne fournie par Schubert-Pharma relève brillamment ce défi spécifique grâce à une nouvelle caméra 3D et à l’utilisation du robot de transport Transmodul.

Solution

La manipulation respectueuse des produits est une priorité absolue pour les dispositifs médicaux. Il s’agit en particulier d’éviter tout contact verre contre verre. La ligne Schubert conditionne donc les flacons et les stylos dans des séparateurs en carton ou dans des plateaux.

Un atout particulier réside dans la caméra 3D développée par Schubert, qui détecte avec précision la position de chaque stylo. Cela garantit que chaque produit – même s’il a changé de position après le retrait d’un stylo – puisse être saisi avec exactitude lors de la prochaine prise.

La ligne Schubert ne se contente pas de traiter les médicaments avec un soin extrême, elle offre également une grande flexibilité : flacons et stylos peuvent être conditionnés dans un total de 13 formats différents.

“La mise en service rapide de cette tâche complexe sur site a impressionné le client.”

Karin Kleinbach, Sales Director Pharma
Schubert Packaging Systems GmbH




Anforderung

Vials und Pens effizient, flexibel und sorgsam verpacken.

Eine Verpackungsanlage von Schubert verpackt bei einem Biotechnologieunternehmen Pens oder Vials effizient, flexibel und äußerst produktschonend.

Um die Kapazitäten zu erweitern und die Effizienz zu steigern, suchten die Verantwortlichen eines großen Biotechnologieunternehmens für einen Standort in den Niederlanden eine neue Anlage, mit der Vials und Pens in unterschiedlichen Zusammenstellungen verpackt werden können. Hohe Flexibilität und exaktes Handling waren wichtige Anforderungen. Die Anlage von Schubert-Pharma meistert diese spezielle Aufgabe erfolgreich dank einer neuen 3D-Kamera und dem Einsatz des Transportroboters Transmodul.



Lösung

Produktschonendes Handling hat bei medizinischen Produkten oberste Priorität. Insbesondere gilt es, Glas-zu-Glas-Kontakt zu vermeiden. Die Schubert-Anlage verpackt die Vials und Pens daher in Kartongefache oder Trays. Ein besonderer Pluspunkt ist die von Schubert entwickelte 3D-Kamera, die die genaue Position jedes Pens erkennt. Damit ist sichergestellt, dass jedes Produkt, auch wenn es nach einer Pen-Entnahme seine Position verändert hat, bei der nächsten Produktaufnahme zielgenau angefahren werden kann. Die Anlage von Schubert geht nicht nur äußerst schonend mit den Medikamenten um, sie bietet zudem eine hohe Flexibilität: Vials und Pens lassen sich in insgesamt 13 Formaten verpacken.



“Die schnelle Inbetriebnahme dieser anspruchsvollen Aufgabe vor Ort beeindruckte den Kunden.”

Karin Kleinbach, Sales Director Pharma
Schubert Packaging Systems GmbH




Exaktes und schonendes Produkthandling dank 3D-Kamera

Auf einem Transportband laufen die Vials in die Anlage. Eine Kamera erkennt ihre Position und kontrolliert gleichzeitig, ob die Verschlusskappen vorhanden sind. Ein

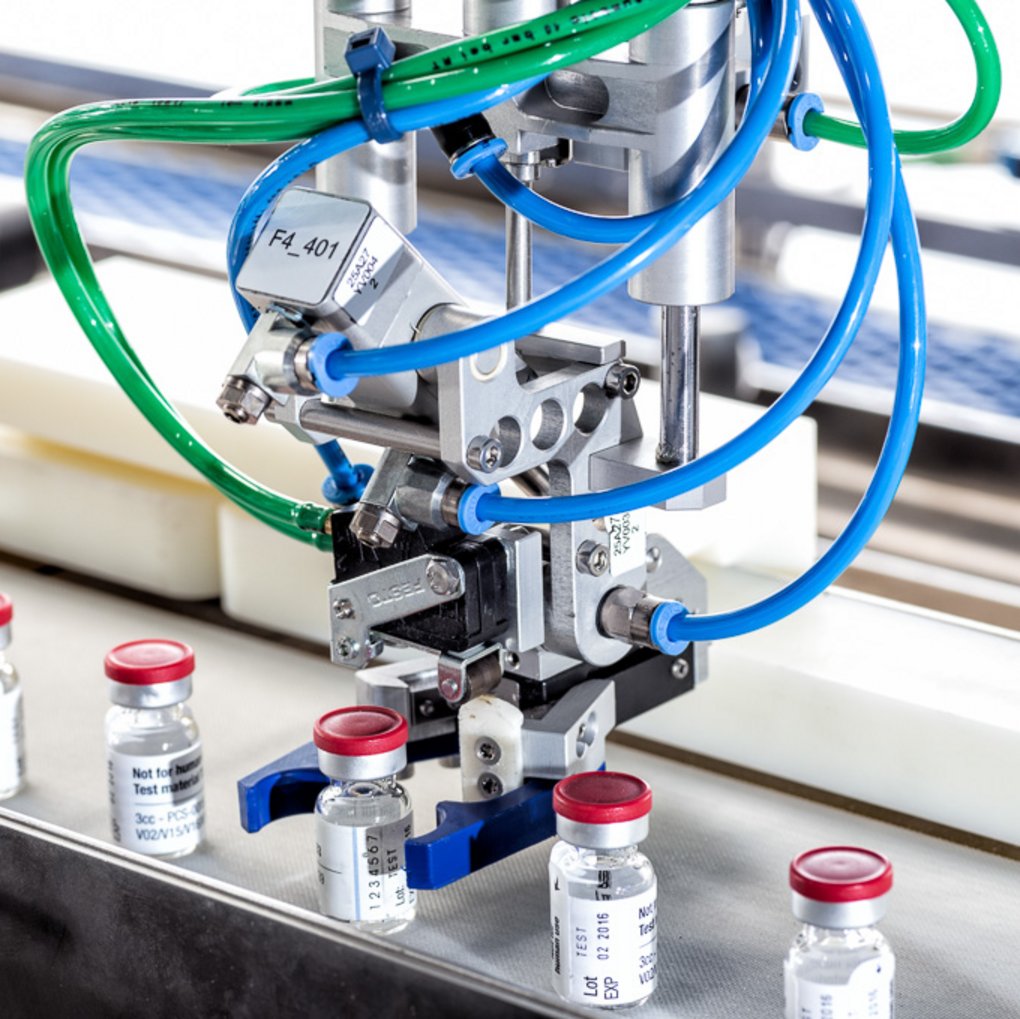

F4-Roboter greift anschließend jeweils ein Vial vom Band und gruppiert es auf einem Transmodul. Beim Format Pens werden die Produkte den F4-Robotern in Transportkisten mit je 120 Stück auf einem separaten Transportband zugeführt.

Hier kommt eine speziell entwickelte 3D-Kamera von Schubert zum Einsatz. Transportkisten mit je 120 Pens werden in dem Arbeitsbereich des Entnahmeroboters positioniert. Ein F4-Roboter entnimmt die Pens einzeln und gruppiert sie auf dem Transmodul. Nach jeder Produktentnahme scannt die 3D-Kamera den Inhalt der Transportkisten und ermittelt die exakte Position und Lagenhöhe jedes einzelnen Pens.

Kartons und Gefache
aufrichten, beladen und verschließen

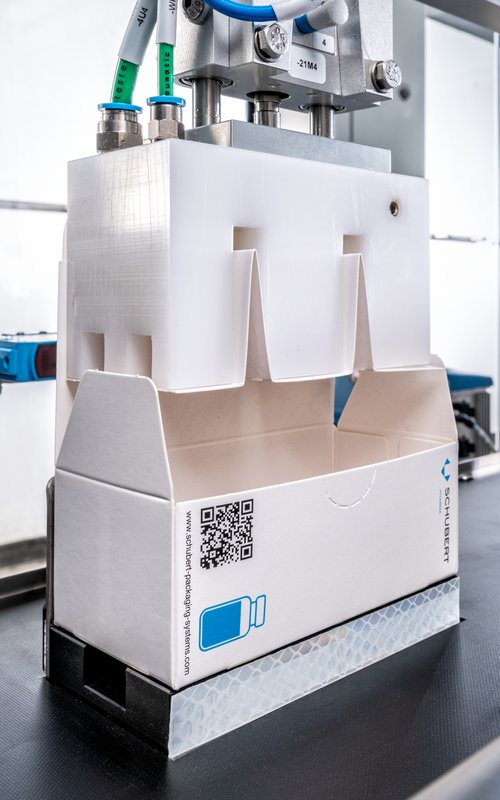

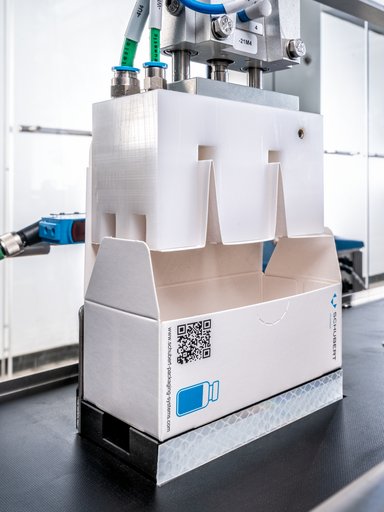

Kartonzuschnitte werden einem Magazin entnommen und aufgerichtet. Anschließend werden sie mit Trays bzw. mit Kartongefachen bestückt. Roboter formen die Gefache aus und platzieren sie in die bereitstehenden Kartons. Sensoren am Roboterwerkzeug stellen sicher, dass jeder Karton mit einem Gefache bzw. Tray bestückt ist. Im nächsten Arbeitsschritt werden die vorgruppierten Produkte in die bereitstehenden Schachteln beladen und hier fixiert.

Nachdem eine Gebrauchsinformation hinzugefügt wurde, werden im letzten Schritt die Kartons verschlossen.
